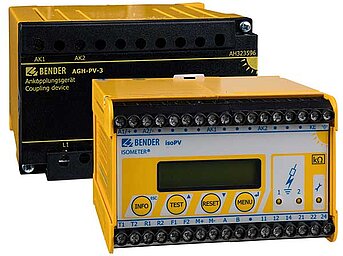

ISOMETER® isoPV + AGH-PV

  • 应用于交流和直流IT系统的绝缘监视仪
  • 应用于光伏系统，电压最大可达AC 793 V/DC 1100 V
  • 独立可调响应值200 Ω…100 kΩ
  • 自适应系统泄漏电容可达 2000 μF
  • 用于IT系统中数个互联的ISOMETER® ，绝缘监视仪断开继电器

ISOMETER® isoPV系列被设计用于监视交流、交直流和直流不接地系统主回路的绝缘电阻(IT系统) ，测量范围为AC, AC/DC 0…793 V, DC 0…1100 V。光伏系统包含的逆变器和隔离变压器经常被设计在IT系统内。iso-PV使用AMP plus测量方法能够适应缓慢的电压波动，能够满足现光伏系统的特殊要求。由于空间分布的宽泛或电磁干扰抑制方法，这些系统往往会产生较高的漏电电容。考虑到这些问题，isoPV能够自动适应系统环境并且优化测量时间。尤其是，可以满足允许的低绝缘水平的电压范围。

ISOMETER® isoPV仅能和 AGH-PV组合使用。由于有外部电源电压，设备能够监视离线系统。

问题? 联系我们!

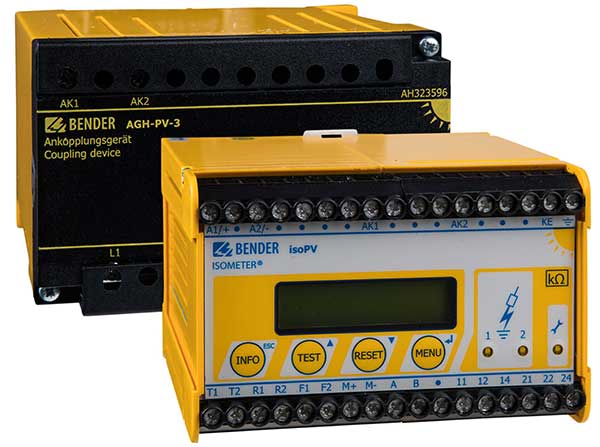

ISOMETER® isoPV mit AGH-PV
ISOMETER® isoPV mit AGH-PV
  • 应用于交流和直流IT系统的绝缘监视仪
  • 应用于光伏系统，电压最大可达AC 793 V/DC 1100 V
  • 独立可调响应值200 Ω…100 kΩ
  • 自适应系统泄漏电容可达 2000 μF
  • 用于IT系统中数个互联的ISOMETER® ，绝缘监视仪断开继电器

ISOMETER® isoPV系列被设计用于监视交流、交直流和直流不接地系统主回路的绝缘电阻(IT系统) ，测量范围为AC, AC/DC 0…793 V, DC 0…1100 V。光伏系统包含的逆变器和隔离变压器经常被设计在IT系统内。iso-PV使用AMP plus测量方法能够适应缓慢的电压波动，能够满足现光伏系统的特殊要求。由于空间分布的宽泛或电磁干扰抑制方法，这些系统往往会产生较高的漏电电容。考虑到这些问题，isoPV能够自动适应系统环境并且优化测量时间。尤其是，可以满足允许的低绝缘水平的电压范围。

ISOMETER® isoPV仅能和 AGH-PV组合使用。由于有外部电源电压，设备能够监视离线系统。

问题? 联系我们!

特点

  • 用于不接地系统的绝缘监视
    AC, AC / DC 0…793 V, DC 0…1100 V；
  • 2组独立可调响应值
    0.2 kΩ…100 kΩ；
  • 可选多种AMPPlus测量方法；
  • 自适应到现有系统泄漏电容；
  • 信息按钮用于显示设备设置以及系统泄漏电容；
  • 具有自动报警的自检功能；
  • 可选自动自检功能；
  • 连接外部kΩ显示仪表；
  • 测试和重置按钮；
  • 连接外部测试和重置按钮；
  • 2组独立报警继电器，带2组无源转换触点；
  • 常开或常闭操作；
  • 背光液晶屏；
  • RS-485接口；
  • 通过菜单，预设光伏系统；

应用

  • 交流、直流或交直流主回路；
  • 直接连接逆变器的光伏系统；
  • 带有高达2000µF高系统泄漏电容的光伏系统；
  • 高电压但是慢电压波动的光伏系统；
  • 包含开关模式电源的系统；
  • 耦合IT系统；

ISOMETER® isoPV + AGH-PV 变体

型号标称系统电压Un电源电压US订货号
isoPV-327 + AGH-PV

包含：
isoPV-327
AGH-PV		3(N)AC 0…793 V / DC 0…1100 VAC 19.2…55 V / DC 19.2…72 VB91065132W


B 9106 5130W
B 9803 9020W
isoPV-335 + AGH-PV

包含：
isoPV-335
AGH-PV		3(N)AC 0…793 V / DC 0…1100 VAC 88…264 V / DC 77…286 VB91065133W


B 9106 5131W
B 9803 9020W

可选的附件，用于 ISOMETER® isoPV + AGH-PV

外部kΩ测量仪表 20 mA

型号订货号
9620-1421B986841

下载 ISOMETER® isoPV + AGH-PV

命名类型尺寸语言时间戳D-/B-数量
Erneuerbare Energien: Photovoltaik 市场部分样册 2.0 MB DE2023/06/1616.06.2023
Renewable energies: Photovoltaics 市场部分样册 2.0 MB EN2023/06/1616.06.2023
isoPV mit AGH-PV 手册 2.3 MB DE2019/05/1313.05.2019D00024
isoPV with AGH-PV 手册 2.2 MB EN2019/05/1313.05.2019D00024
isoPV avec AGH-PV 手册 1.1 MB FR2019/05/1313.05.2019D00024
isoPV mit AGH-PV 技术规格书 627.6 KB DE2019/05/1313.05.2019D00024
isoPV with AGH-PV 技术规格书 582.6 KB EN2019/07/1616.07.2019D00024
isoPV con AGH-PV 技术规格书 721.4 KB ES2019/05/1313.05.2019D00024
isoPV + AGH-PV 技术规格书 855.6 KB ZH2019/05/1313.05.2019D00024
