绝缘定位:概念

绝缘定位:概念

接地故障定位系统是如何工作?

一个接地故障定位系统由一个接地故障测试设备和一个连接到一个或多个互感器的接地故障评估器组成。iso685系列产品以内置接地故障测试设备为产品特征。

功能顺序

  • 启动接地故障测试设备ISOMETER®来开启接地故障定位。
  • 接地故障测试设备主要连接火线到地面。
  • 电流限制,这个连接和接地故障造出一个闭合电路,在电路中,一个测试电流由系统电压流决定。测试电流有最大限制值。

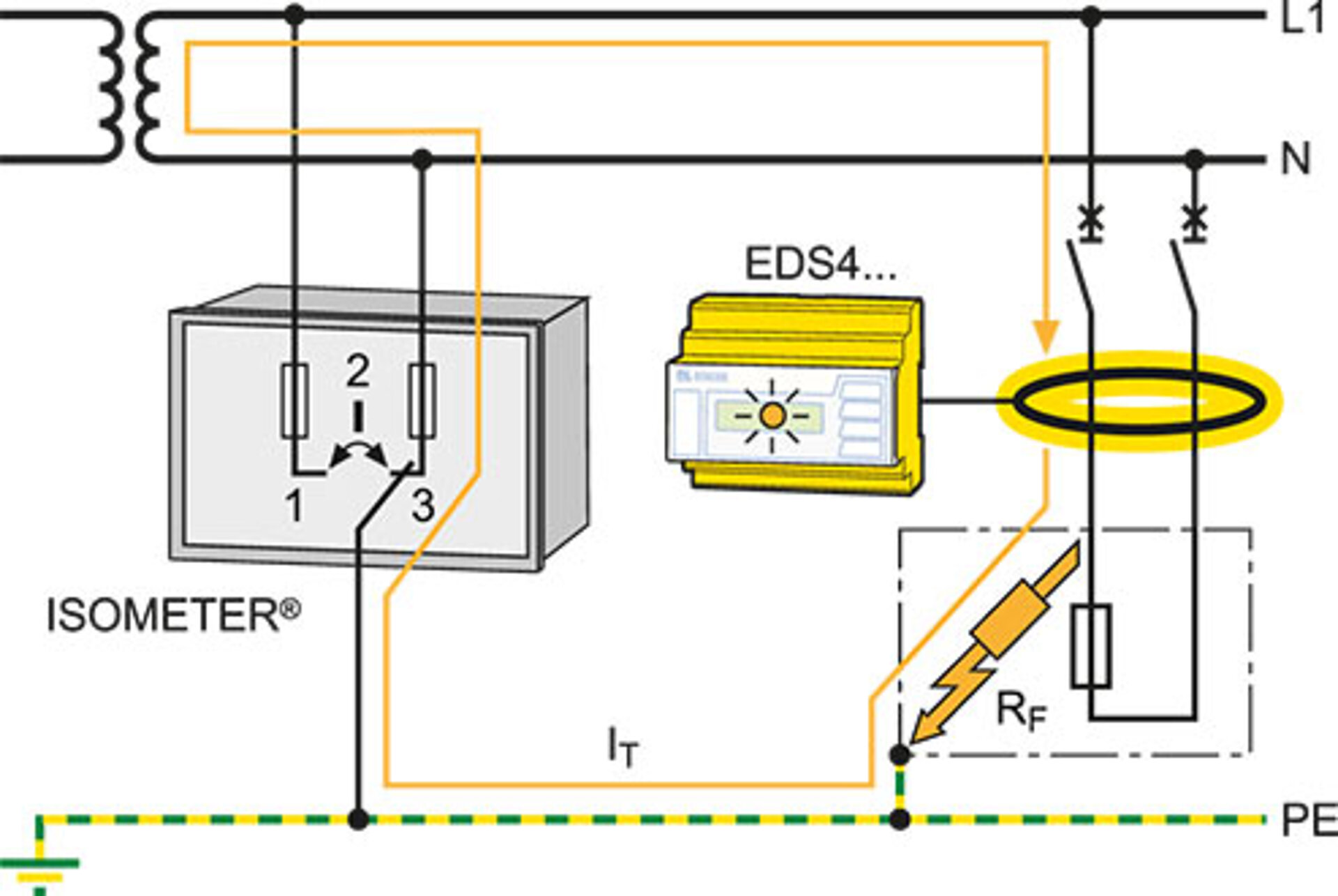

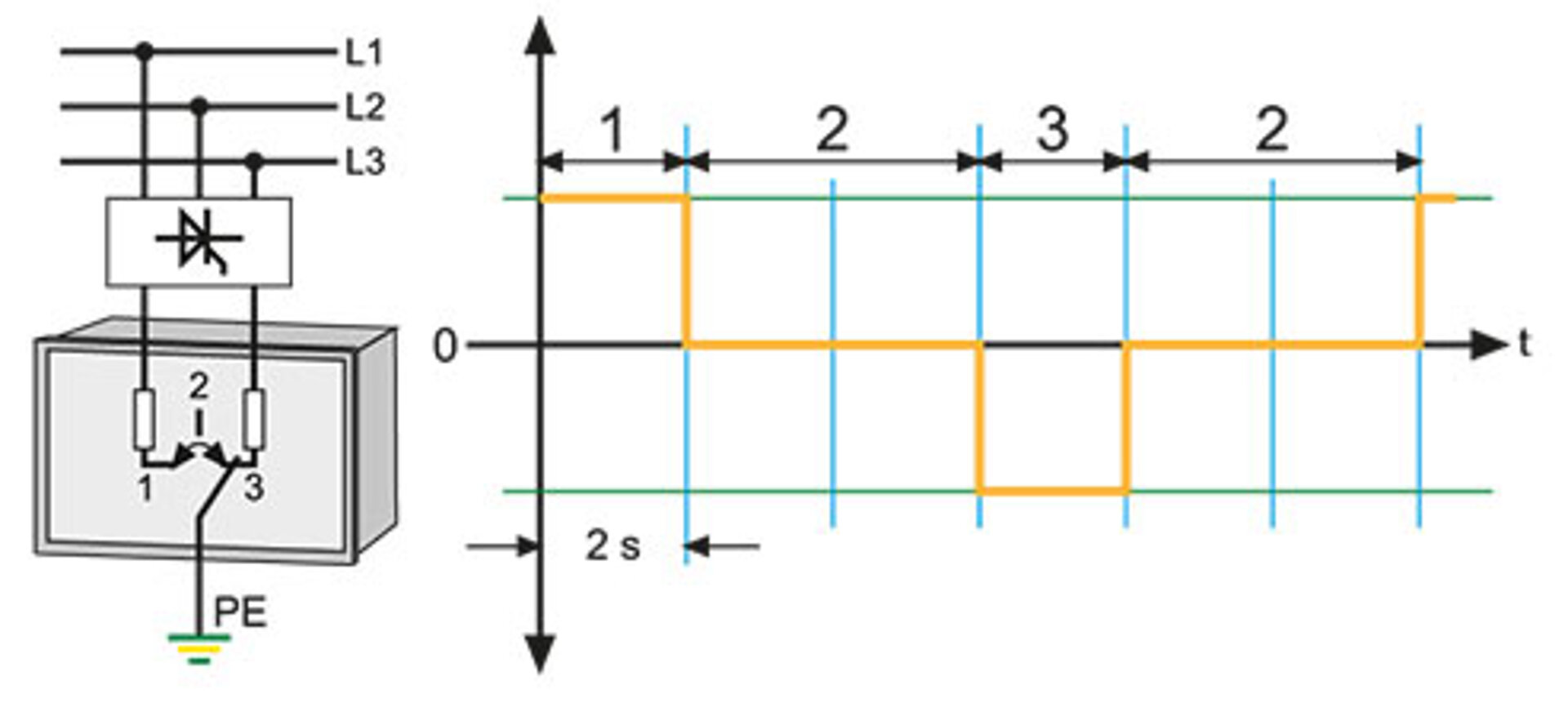

  • 通过火线从接地故障测试设备产生测试电流脉冲,接地故障RF和地线 (PE 导体)返回到接地故障测试设备。
  • 测试电流信号被所有互感器在电路中检测,并由EDS接地故障评估器来评估。
  • 使用互感器和电路之间的分配可以识别故障定位。

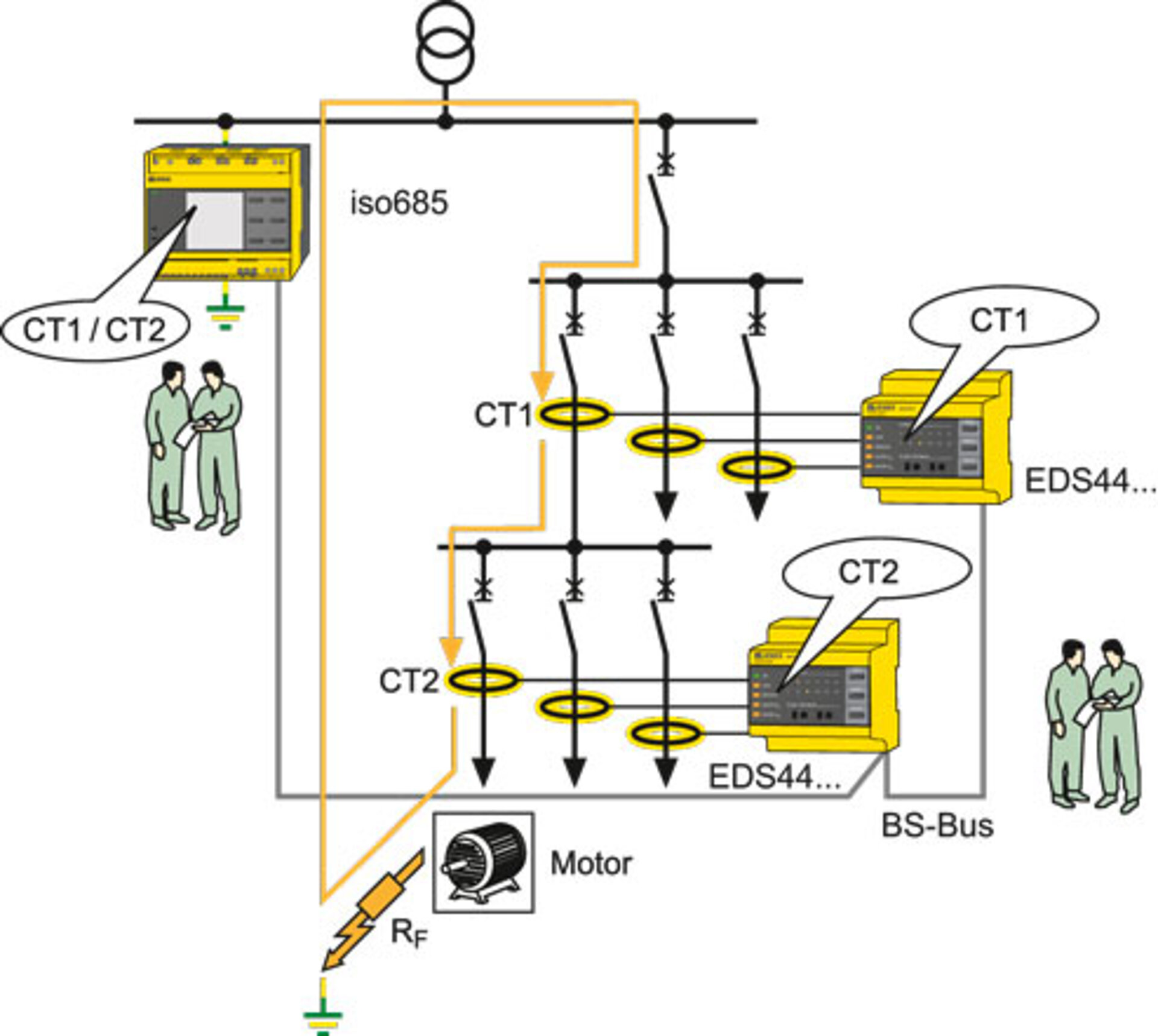

自动化接地故障定位/永久安装系统

内置接地故障测试设备的接地故障监测设备,接地故障评估器和相关互感器组成了这个装置。接地故障定位由接地故障监测设备自动启动。

手动接地故障定位/便携式系统

可以用手动接地故障定位来满足以下要求:

  1. 除永久安装EDS系统外,一个便携式接地故障评估器用在二次输出电路接地故障定位中。
  2. 如果安装没有一个接地故障测试设备,可以使用一个便携式接地故障测试设备。
  3. 如果IT系统断电,可以使用一个内置测量电压源的便携式接地故障测试设备。

主电路/控制电路的显著特征

这两种应用的本质区别在于用在控制电路和/或反应灵敏度上显著降低的测试电流。

开关功能的特征
